Définition d’un fichier GRIB

Les fichiers GRIB (GRIdded Binary) constituent le standard international de référence pour la diffusion des données issues des modèles numériques de prévision du temps (NWP – Numerical Weather Prediction). Définis et maintenus sous l’égide de l’Organisation Météorologique Mondiale (OMM / WMO), ils permettent de stocker, transmettre et exploiter efficacement des volumes massifs de données atmosphériques et océaniques.

À l’échelle mondiale, plusieurs dizaines de pétaoctets de données GRIB sont générées chaque année par les grands centres de calcul météorologique (ECMWF, NOAA, Météo-France, DWD, JMA…). Les fichiers GRIB sont aujourd’hui indispensables pour :

• la prévision opérationnelle,
• la sécurité aérienne et maritime,
• la production d’énergie renouvelable,
• la recherche climatique,
• les systèmes d’aide à la décision.

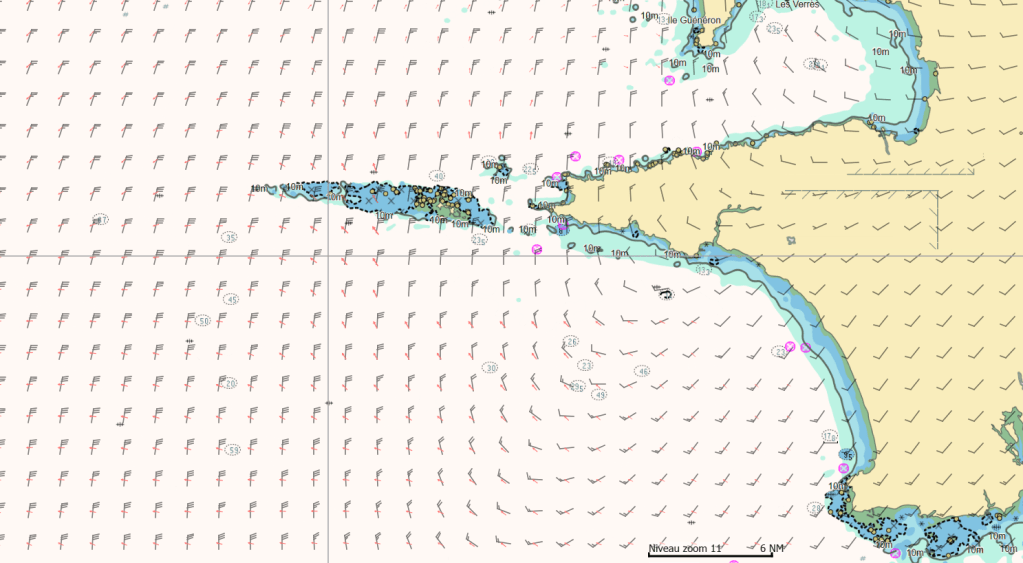

Un fichier GRIB est un format binaire auto-descriptif, conçu pour représenter des champs géophysiques discrétisés sur une grille régulière ou quasi-régulière.

Chaque champ GRIB correspond à une variable physique unique, définie par :

• un paramètre (température, vent, pression…),
• un niveau vertical (surface, pression, altitude, sigma),
• une date de validité,
• une échéance de prévision,
• une géométrie de grille,
• une méthode de compression.

Paramètres typiquement contenus

Les fichiers GRIB peuvent contenir plusieurs milliers de paramètres normalisés, parmi lesquels :

Atmosphère

• Température (K)
• Pression réduite au niveau de la mer (Pa)
• Vent zonal u et méridien v (m/s)
• Rafales (m/s)
• Humidité relative (%)
• Eau précipitable (kg/m²)
• Hauteur géopotentielle (m²/s²)

Surface

• Précipitations cumulées (mm)
• Neige
• Flux radiatifs
• Température du sol

Océan et vagues

• Hauteur significative de houle (Hs)
• Période moyenne
• Direction de propagation
• Courants marins

Objectifs fondamentaux du format GRIB

Le format GRIB a été conçu pour répondre à quatre contraintes majeures :

1. Réduction drastique du volume de données
   • Compression souvent 10 à 20 fois plus efficace qu’un format texte
2. Transmission rapide
   • Diffusion opérationnelle mondiale (satellite, Internet)
3. Interopérabilité internationale
   • Standard OMM (codes de paramètres, grilles, niveaux)
4. Traçabilité scientifique
   • Métadonnées complètes (modèle, centre producteur, méthode)

Historique et évolution du format GRIB

GRIB édition 1 (GRIB1)

• Développé dans les années 1980
• Standardisé par l’OMM en 1994
• Limité à 256 paramètres
• Précision limitée (entiers codés sur peu de bits)
• Encore utilisé dans certains flux anciens

GRIB édition 2 (GRIB2 – standard actuel)

Adopté officiellement en 2003, GRIB2 apporte une rupture technologique :

• Support de plusieurs milliers de paramètres
• Métadonnées extensibles
• Codage haute précision (IEEE 32 ou 64 bits)
• Multiples algorithmes de compression (JPEG2000, PNG, CCSDS)
• Compatible avec les modèles haute résolution

GRIB2 est aujourd’hui le format dominant, utilisé par :

• ECMWF (IFS, ENS)
• NOAA (GFS, GEFS)
• Météo-France (ARPEGE, AROME, PEARP)
• DWD (ICON)
• JMA

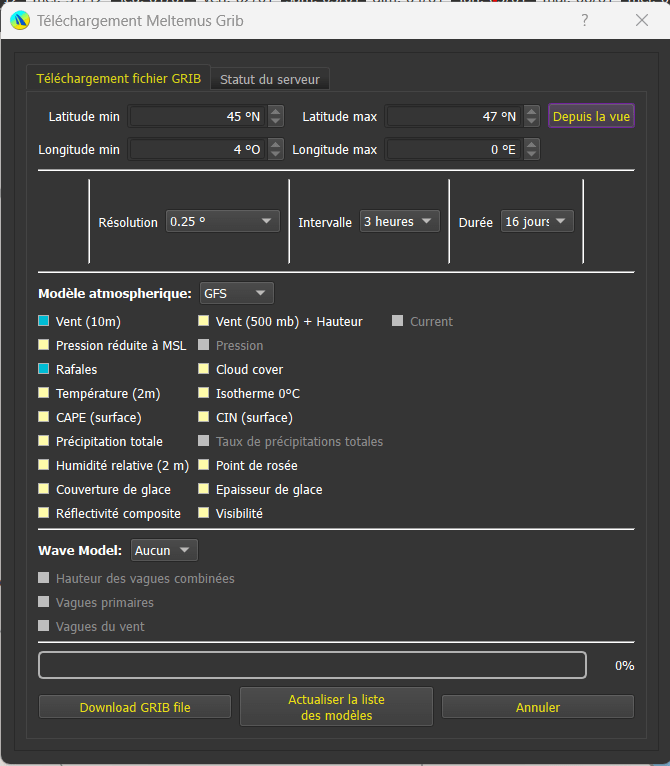

Génération des fichiers GRIB

Modèles numériques de prévision (NWP)

Les modèles NWP résolvent numériquement :

• les équations de Navier–Stokes,
• la conservation de la masse,
• l’énergie,
• l’humidité,
  sur une grille discrète en 3D.

Exemples de modèles et résolutions certifiées

Modèle	Centre	Résolution horizontale
IFS	ECMWF	~9 km (déterministe)
ENS	ECMWF	~18 km
GFS	NOAA	~13 km
GEFS	NOAA	~25 km
ARPEGE	Météo-France	~7,5 km
AROME	Météo-France	~1,3 km
ICON	DWD	~13 km

Chaîne de production GRIB

1. Assimilation des données
   • Satellites (IASI, AMSU, METOP)
   • Radiosondages (~900 stations)
   • Avions (AMDAR)
   • Bouées océaniques
2. Intégration du modèle
   • Pas de temps : 10 à 60 secondes
   • Supercalculateurs (> 10 pétaflops)
3. Post-traitement
   • Interpolation
   • Calculs dérivés
   • Filtrage physique
4. Encodage GRIB
   • Compression
   • Ajout des métadonnées
   • Diffusion

Caractéristiques techniques clés

Résolution spatiale

• De 50 km (modèles globaux anciens)
• À < 1 km (modèles convectifs)

Résolution temporelle

• Pas de sortie : 1h, 3h, 6h
• Horizon : jusqu’à 15 jours (déterministe), 46 jours (ensemble ECMWF étendu)

Avantages majeurs

• Format extrêmement compact
• Standard mondial
• Lecture rapide et sélective

Limites techniques

• Complexité interne
• Courbe d’apprentissage élevée
• Nécessite des bibliothèques spécialisées (ecCodes)

---

Les fichiers GRIB ‘ensemble’

Définition fondamentale d’un GRIB d’ensemble

Un GRIB d’ensemble n’est pas un format différent du GRIB classique, mais un ensemble structuré de champs GRIB représentant plusieurs scénarios météorologiques possibles, tous valides pour une même date et une même échéance, mais issus de simulations légèrement différentes d’un même modèle numérique.

Autrement dit :

Un GRIB d’ensemble est une collection cohérente de messages GRIB décrivant les membres d’une prévision d’ensemble, permettant de quantifier l’incertitude de la prévision météorologique.

Chaque membre de l’ensemble est stocké comme un champ GRIB standard, distingué par des métadonnées spécifiques indiquant :

• le numéro de membre,
• le type de perturbation,
• le rôle du membre (contrôle, perturbé).

Pourquoi les prévisions d’ensemble sont nécessaires

Le caractère chaotique de l’atmosphère

L’atmosphère obéit à des équations déterministes, mais présente une sensibilité extrême aux conditions initiales (effet papillon, Lorenz 1963).

Conséquences :

• une erreur initiale microscopique (ex. 0,1 °C ou 1 m/s)
• peut entraîner, après quelques jours, des scénarios radicalement différents.

Une prévision déterministe unique :

• ne mesure pas l’incertitude,
• peut être trompeuse en situation instable.

Principe scientifique des ensembles

Les prévisions d’ensemble consistent à :

• lancer N simulations indépendantes,
• à partir de conditions initiales légèrement perturbées,
• parfois avec des paramétrisations physiques différentes.

L’ensemble des solutions constitue une approximation statistique de l’espace des possibles atmosphériques.

Comment est construit un GRIB ‘ensemble’

Types de membres dans un ensemble

Un système d’ensemble opérationnel comprend généralement :

1. Un membre de contrôle
   • Même résolution que l’ensemble
   • Conditions initiales non perturbées
   • Sert de référence interne
2. Des membres perturbés
   • Perturbations initiales réalistes
   • Générées par des méthodes mathématiques (singular vectors, ensemble Kalman filter)
3. Parfois un déterministe haute résolution
   • Diffusé séparément
   • Utilisé pour comparer finesse spatiale vs incertitude

Exemple chiffré certifié

Système	Centre	Membres
ENS	ECMWF	51 (1 contrôle + 50 perturbés)
GEFS	NOAA	31
PEARP	Météo-France	35

Que représente physiquement un GRIB ‘ensemble’

Un GRIB d’ensemble ne donne pas une prévision unique, mais :

• un éventail de trajectoires atmosphériques possibles,
• compatibles avec les incertitudes initiales et le modèle.

Chaque membre :

• est physiquement cohérent,
• respecte les équations du modèle,
• représente un scénario plausible.

L’ensemble permet donc :

• d’estimer la probabilité d’un événement,
• d’identifier des scénarios extrêmes mais crédibles.

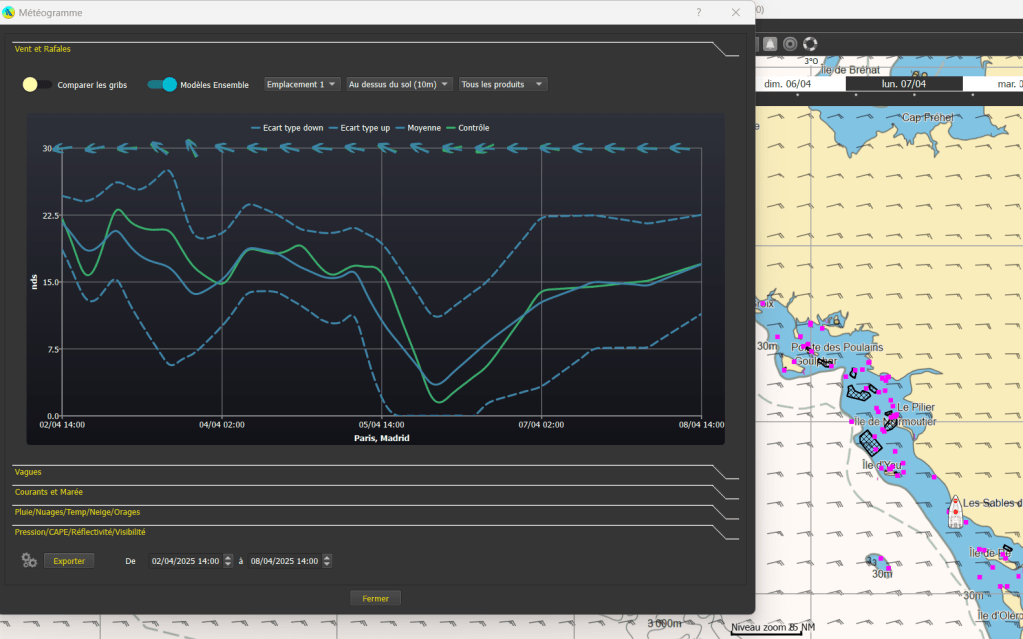

Exploitation des GRIB ’ensemble’

Analyse de la dispersion

La dispersion mesure l’écart entre les membres :

• Faible dispersion
  → forte confiance dans la prévision
• Forte dispersion
  → situation instable, prévision incertaine

Exemple :

• Température à J+5 :
  • membres entre 14 et 16 °C → prévision robuste
  • membres entre 8 et 22 °C → forte incertitude

Probabilités dérivées

À partir d’un GRIB d’ensemble, on calcule :

• Probabilité de dépassement d’un seuil
  • ex. P(pluie > 10 mm) = 70 %
• Risque de vent fort
• Probabilité de gel
• Probabilité de houle > X mètres

Ces probabilités sont directement issues des membres, sans hypothèse statistique supplémentaire.

Statistiques d’ensemble

Produits usuels :

• Moyenne d’ensemble
• Médiane
• Écart-type
• Percentiles (10 %, 25 %, 75 %, 90 %)

⚠️ La moyenne n’est pas un scénario réel, mais un indicateur statistique.

Différences entre GRIB déterministe et GRIB d’ensemble

Aspect	Déterministe	Ensemble
Nombre de scénarios	1	20 à 50+
Incertitude	Non évaluée	Quantifiée
Usage	Description	Décision / risque
Volume de données	Faible	Élevé
Interprétation	Simple	Plus complexe

Applications opérationnelles des GRIB d’ensemble

• Routage maritime probabiliste (qtVlm, Expedition)
• Aviation (gestion du risque de turbulence)
• Prévision des événements extrêmes
• Alertes météo probabilistes
• Aide à la décision stratégique

Exemple :

• Un routage peut éviter une route avec :
  • 30 % de risque de houle > 5 m,
  • même si la moyenne est acceptable.

Limites et contraintes des GRIB d’ensemble

• Volume de données important
• Coût de calcul très élevé
• Interprétation statistique indispensable
• Résolution spatiale souvent plus faible que le déterministe

Synthèse

Un GRIB d’ensemble est une représentation probabiliste structurée de la prévision météorologique, construite à partir de multiples champs GRIB standards, permettant de transformer l’incertitude inhérente à l’atmosphère en information exploitable.

Il constitue aujourd’hui le cœur de la prévision moderne, en particulier pour :

• la gestion des risques,
• la sécurité,
• la prise de décision en environnement incertain.

---

Sources et références

• Organisation météorologique mondiale (OMM / WMO)
  Manual on Codes – GRIB Edition 2
• ECMWF
  GRIB Format Guide & ecCodes Documentation
• NOAA
  GRIB2 User Guide
• Météo-France
  Documentation ARPEGE / AROME
• Kalnay, E. (2003)
  Atmospheric Modeling, Data Assimilation and Predictability
• Buizza et al. (2005–2019)
  Ensemble Forecasting Theory and Applications

---
