Nous avons tous fait la constatation que le vent est un fluide turbulent dont les caractéristiques évoluent en permanence. La vitesse, la direction, la densité de l’air et la structure de l’écoulement changent continuellement sous l’influence des conditions météorologiques, de la rugosité de la mer et des obstacles naturels.
La performance d’un voilier dépend donc autant de la qualité des voiles que de la capacité du navigateur à comprendre et à exploiter un écoulement d’air rarement stable pour ne pas dire constamment instable !
Un écoulement turbulent
En mécanique des fluides, le vent est décrit comme un écoulement à très grand nombre de Reynolds, généralement compris entre 10⁶ et 10⁸ à l’échelle d’une voile. Dans ces conditions, l’écoulement est naturellement turbulent.
Contrairement à un écoulement laminaire, dans lequel les particules d’air suivent des trajectoires parallèles et régulières, un écoulement turbulent est constitué d’une multitude de structures tourbillonnaires de tailles différentes. Ces tourbillons transportent de l’énergie, de la quantité de mouvement et provoquent des fluctuations permanentes de la vitesse du vent.
À l’échelle d’un voilier, cela signifie que la vitesse instantanée du vent peut varier de plusieurs nœuds en quelques secondes tandis que sa direction oscille de plusieurs degrés. Ces fluctuations sont à l’origine des rafales, des molles et des oscillations de vent que les régatiers cherchent constamment à exploiter.
La couche limite atmosphérique
Le vent qui souffle au-dessus de la mer appartient à la couche limite atmosphérique, une zone de quelques centaines de mètres d’épaisseur où le frottement avec la surface ralentit les masses d’air.
La vitesse du vent augmente progressivement avec l’altitude selon une loi logarithmique. Ainsi, la tête du mât reçoit un vent plus rapide que la bôme. Ce gradient vertical entraîne une différence de vitesse entre le haut et le bas de la voile.

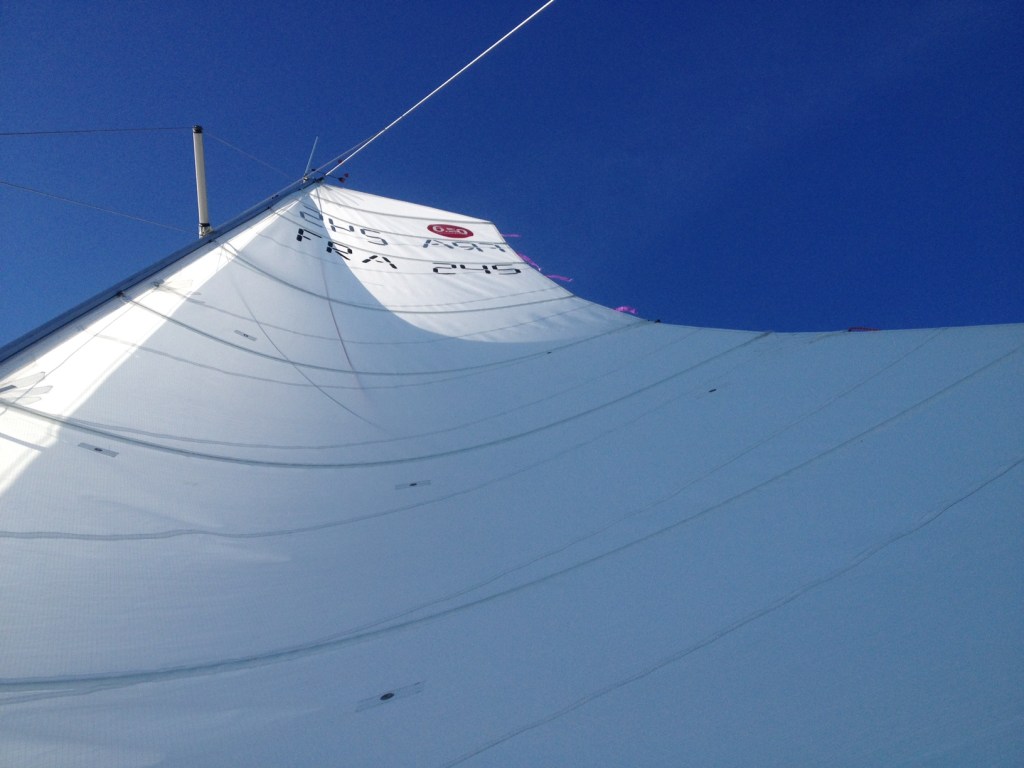

Cette variation impose un vrillage (twist) de la grand-voile. Le haut de la voile doit présenter un angle d’incidence légèrement différent afin de rester correctement orienté face au vent apparent.
Le réglage du hale-bas, du chariot d’écoute, de la drisse, du cunningham et de la tension de bordure permet précisément d’adapter ce vrillage au profil vertical du vent.
Le vent apparent : la véritable référence
Nous avons déjà détaillé et expliqué le vent réel, le vent apparent et tous les acronymes associés dans ce guide.
La voile « voit » uniquement le vent apparent, qui résulte de la composition vectorielle :
- du vent réel ;
- de la vitesse du bateau.
Plus le bateau accélère, plus le vent apparent se rapproche de l’axe longitudinal du voilier et augmente en intensité.
Cette évolution explique pourquoi un voilier rapide nécessite des réglages permanents. Une accélération de quelques dixièmes de nœud modifie déjà l’angle d’incidence des voiles et peut entraîner une perte de rendement si le réglage n’est pas corrigé.
Les voiles : des profils aérodynamiques déformables
Une voile moderne fonctionne selon les mêmes principes qu’une aile d’avion, à une différence essentielle : elle est souple.
Le profil de la voile crée une différence de pression entre son intrados et son extrados.
Cette différence génère une force aérodynamique que l’on décompose en :
- une composante propulsive ;
- une composante latérale responsable de la dérive.
La quille ou la dérive transforme ensuite cette force latérale en portance hydrodynamique, limitant la dérive et permettant au bateau de remonter au vent.
Le rendement global dépend donc directement du couplage entre l’aérodynamique des voiles et l’hydrodynamique de la carène.
La couche limite sur la voile

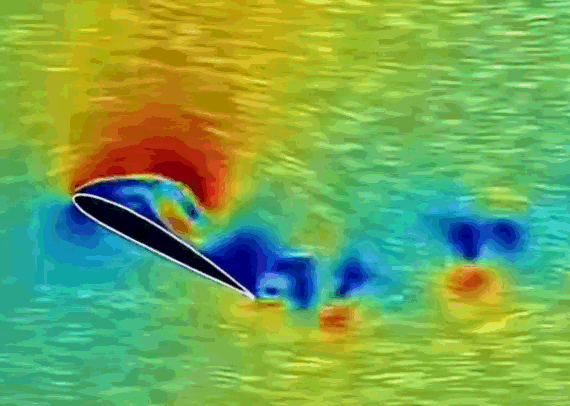

Comme toute aile, une voile est entourée d’une couche limite, fine zone où la vitesse de l’air diminue progressivement jusqu’à devenir nulle au contact du tissu.
Lorsque cette couche limite reste attachée au profil, l’écoulement est stable et la portance est maximale.
Mais plusieurs phénomènes peuvent provoquer son décollement :
- angle d’attaque excessif ;
- rafale brutale ;
- turbulence atmosphérique ;
- voile trop creuse ou mal réglée ;
- interaction avec une autre voile.
Le décollement de la couche limite entraîne une chute de portance et une augmentation importante de la traînée. La voile faseye alors partiellement et le bateau ralentit.
Les penons de voile constituent un excellent indicateur de cet état. Lorsqu’ils restent horizontaux, l’écoulement est correctement attaché. S’ils tourbillonnent ou s’affaissent, l’écoulement devient instable.
Les perturbations aérodynamiques entre les voiles
Sur un bateau, la grand-voile et le génois ne fonctionnent pas indépendamment.
Le passage de l’air dans le couloir situé entre les deux voiles accélère localement l’écoulement.
Ce phénomène améliore :
- la circulation de l’air ;
- le maintien de la couche limite ;
- la portance globale des deux voiles.
Cependant, un mauvais réglage du génois peut perturber totalement l’alimentation en air de la grand-voile.
Un génois trop bordé provoque un étranglement du flux.
À l’inverse, un génois trop ouvert laisse s’échapper une partie de l’énergie disponible.
Le réglage simultané des deux voiles constitue donc un compromis permanent.
Les effets des rafales
Une rafale ne se résume pas à une augmentation de vitesse du vent.
Elle modifie simultanément :
- la pression dynamique ;
- l’angle du vent apparent ;
- les efforts sur le gréement ;
- le moment de chavirement.
La pression exercée sur une voile est proportionnelle au carré de la vitesse du vent : P = ½ ρ V²
où :
- V la vitesse du vent.
- ρ représente la masse volumique de l’air.
Une augmentation de 20 % de la vitesse du vent produit ainsi une augmentation d’environ 44 % des efforts aérodynamiques.
Cette relation explique pourquoi une rafale modérée peut générer une gîte importante et nécessiter une réaction rapide du barreur ou du régleur.
L’influence de la masse volumique de l’air
La masse volumique de l’air intervient directement dans la pression exercée sur une voile, et dépend principalement de quatre paramètres :
- la pression atmosphérique ;
- la température ;
- l’humidité ;
- l’altitude (dans notre cas, on l’oublie)
Il faut savoir que lorsque la pression atmosphérique augmente, l’air devient plus dense; et lorsque la température augmente, l’air se dilate et devient moins dense.
Ainsi, un vent froid d’hiver transmet davantage d’énergie aux voiles qu’un vent chaud d’été de même vitesse. Entre un air froid et sec à 0 °C et un air chaud saturé d’humidité à 30 °C, la différence de masse volumique atteint environ 11 à 12 %.
Cette différence se traduit directement par une variation équivalente des efforts aérodynamiques sur les voiles.
Pour un même vent de 15 nœuds, un voilier naviguant dans un air froid d’hiver bénéficie :
- d’une portance plus importante ;
- d’une accélération plus vive ;
- d’une meilleure réponse des voiles ;
- d’une sensation de vent plus « puissant ».
À l’inverse, sous les tropiques, un air chaud et humide est moins dense. Les voiles développent une force légèrement plus faible.
Les tourbillons marginaux
Comme toute aile, une voile génère des tourbillons à son extrémité supérieure.
Ces tourbillons dissipent une partie de l’énergie disponible sous forme de traînée induite.
Le vrillage contrôlé de la grand-voile permet de répartir plus uniformément la portance sur toute la hauteur du gréement et de limiter cette traînée.
Les voiles modernes utilisent également des profils à fort allongement afin de réduire ces pertes.
Les vibrations des voiles
Sous certaines conditions, les voiles peuvent entrer en vibration.
Ces oscillations proviennent :
- des fluctuations du vent turbulent ;
- des alternances de décollement et de recollement de la couche limite ;
- des mouvements du mât ;
- de l’élasticité du tissu.
Ces vibrations engendrent de la fatigue mécanique et réduisent le rendement aérodynamique.
Les matériaux composites modernes (aramides, carbone, fibres à haut module, membranes laminées) limitent ces déformations et permettent de conserver un profil plus stable.
Conclusion
La navigation à voile est une remarquable application de la mécanique des fluides. Le vent n’est ni uniforme ni stable : il est constitué de structures turbulentes en constante évolution, auxquelles les voiles doivent s’adapter sans cesse. Le navigateur cherche à maintenir un écoulement attaché sur des profils souples soumis à des variations permanentes de pression, de vitesse et de direction. Autant dire qu’il y a du travail … plutôt que de lire des articles sur le vent !
